자갈도상용

Home > 제품정보 > 레일체결장치 > 자갈도상용
zoom

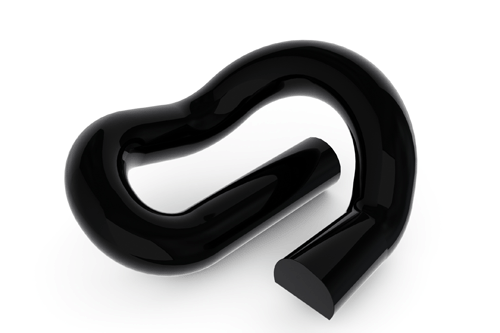

코일스프링클립(e-clip)



▪  철도용품 품질인증품(인증번호 : 제 31 호)



▪  재질 : 스프링강(SPS7)



▪  철도선로에서 침목과 레일을 체결하는데 사용



▪  선스프링의 기술 확보로 다양한 종류의 레일 체결구 개발이 가능함

제품상세정보

▪  코일스프링클립 제품 분류 - 목침목용(e2001), PC/RC침목용(e2007)

  - W Clip 및 Q Clip 등 다양한 종류의 레일 체결구 개발, 제조가 가능하여 안정적인 가격 및 적기공급이 가능함



▪  체결구조 및 분해도





▪  탄성변위 : 레일에 체결된 상태 13mm에서 변위  ± 0.50mm (파장 5백만회의 진동)

▪  체결력 시험 : 하중시험기로 13mm의 탄성범위를 주었을 때 Clip의 체결력 10.8~13.7kN

▪  적용 침목형태 ;





★ 국내 최초 전기유도가열 공법을 적용한 친환경 제조시설에 의한 제품 생산





   - 90년대 후반부터 국내 보급, 유럽 등 선진국에서 활용되는 공법임

   - Scale(표면) 층 : Scale 층이 적어 제품의 피로(fatigue)에 유리하여 사용수명이 긺

   - 온도 Control : 온도제어가 용이하여 상,하한 관리 용이

   - 환경 : 공해가 없어 Clean 사업장의 유지가 가능함



▪  국내 공인시험인증기관(KRRI) "시험성적서"
