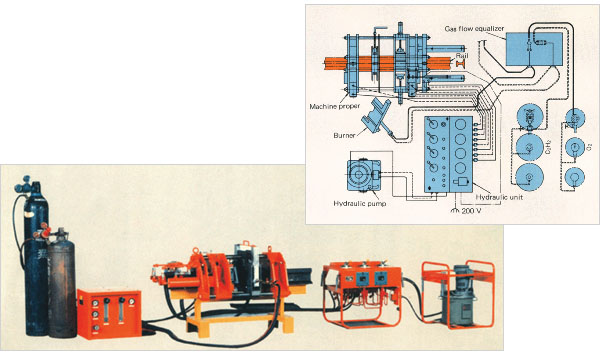

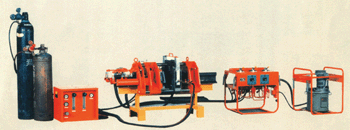

특수 버너를 이용하여 산소와 아세틸렌 혼합열을 가함과 동시에 압력을 가하여 레일을 용접할 때 사용하는 장비.
■ 제원
구분 |
기술사항 |
모델 |
TGP-119 |
TGP-5 |
용접가능한 레일 |
60kg, 50kgN |
본체 |
용적 |
1480 X 970 X 445 |
950 X 480 X 425 |
중량 |
550kg |
|
유압
펌프 |
모터 |
2.2kW, 220V, 50/60Hz, 3상 |
|
최대
압력 |
700kg/㎠ |
|
유출량 |
고압 1.5리터/min |
|
저압 8.0리터/min |
|
용적 |
350 X 456 X 615 |
550 X 500 X 650 |
중량 |
105kg |
90kg |
유압
펌프 |
모터 |
1.5kW, 220V, 50Hz, 3상 |
1.5kW, 220V, 50Hz, 3상 |
최대
압력 |
고압 700kg/㎠ |
고압 700kg/㎠ |
저압 80kg/㎠ |
저압 80kg/㎠ |
유출량 |
고압 0.9리터/min |
고압 0.9리터/min |
저압 6.5리터/min |
저압 6.5리터/min |
유압기 |
수동, 압력 스위치, 압력 게이지 |
용적 |
760 X 500 X 810 |
725 X 500 X 700 |
중량 |
118kg |
65kg |
|
|
